В данной статье мы раскроем тонкости и секреты сборки почвенных фрез для мотоблока с 3-мя секциями (фланцами) по 3 ножа на примере фрез популярных в Беларуси культиваторов Skiper SK-850 и Brado BD-850. Методика верна и для почвенных фрез более чем с тремя секциями.
Сначала мы соберем почвенные фрезы самым очевидным, но неправильным способом. Затем, переставив по одному ножу в каждой секции, преобразуем конфигурацию в верную и производительную.
В данном видео мы собрали почвенные фрезы очевидным, но не верным способом. Также, ниже - текстовое описание процесса сборки.
В конце статьи вы сможете найти видео с быстрой переделкой этой конфигурации в правильную. Забегая вперед: различие кроется в направленности одного ножа в каждой секции.
Сборку начнем с правой фрезы. Для этого берем любой вал, набор ножей для правой стороны и крепеж (болты, шайбы, гайки), инструмент.

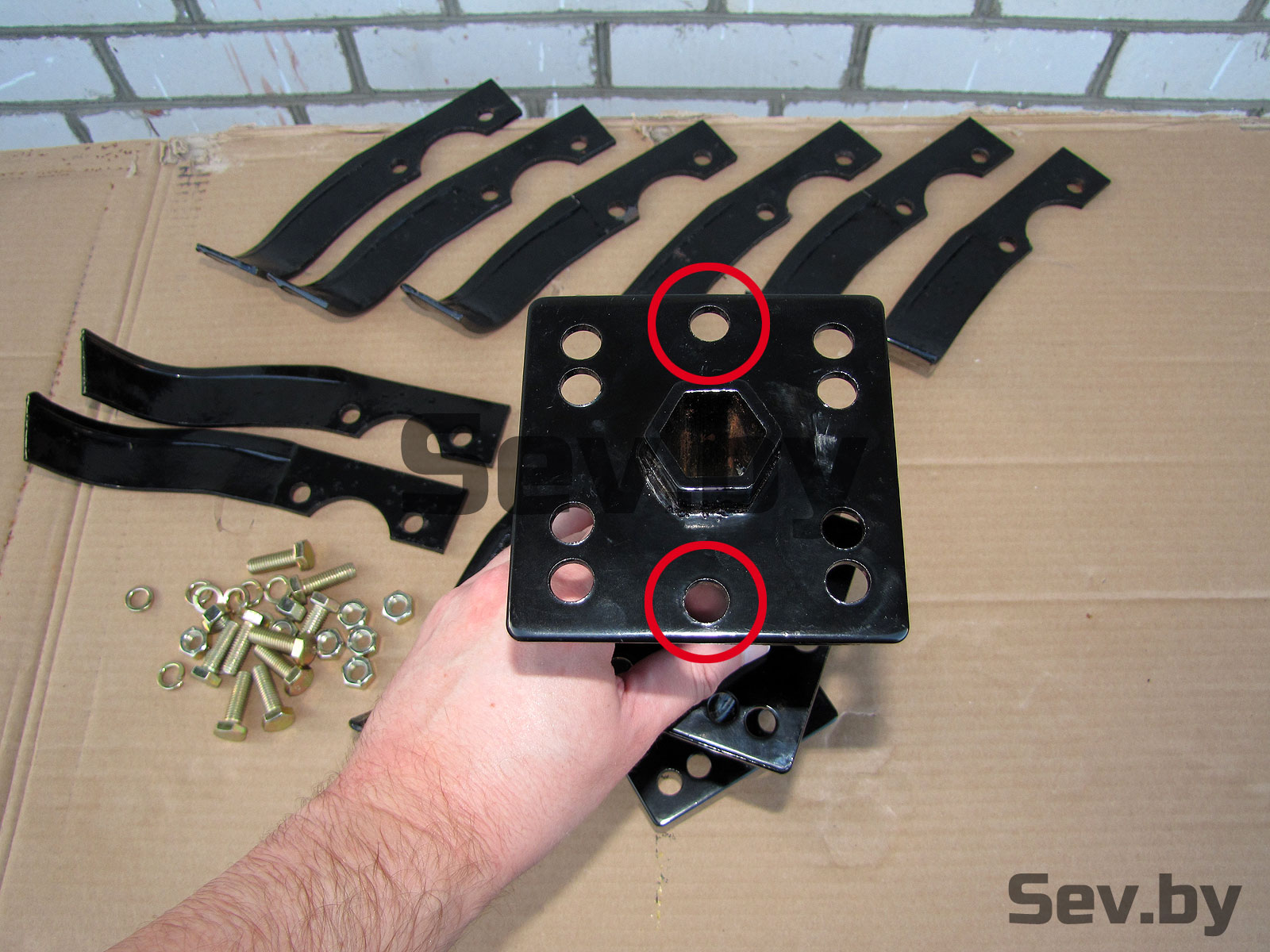

Ставим вал вертикально, внешней секцией вверх (фото 2). Обратите внимание на два отверстия (обведены красными кружками) располагающиеся по центру на противоположных сторонах квадрата фланца близко к краям.
Первый нож каждой секции можно положить на фланец лишь двумя способами. При этом, нож должен закрыть одно из двух отверстий (которые размещены по центру на противоположных сторонах квадрата фланца близко к краям) и быть параллельным стороне квадрата фланца (фото 2, 3).
Следуя правилу, можно собрать почвенные фрезы закрытыми глазами. И это не шутка.

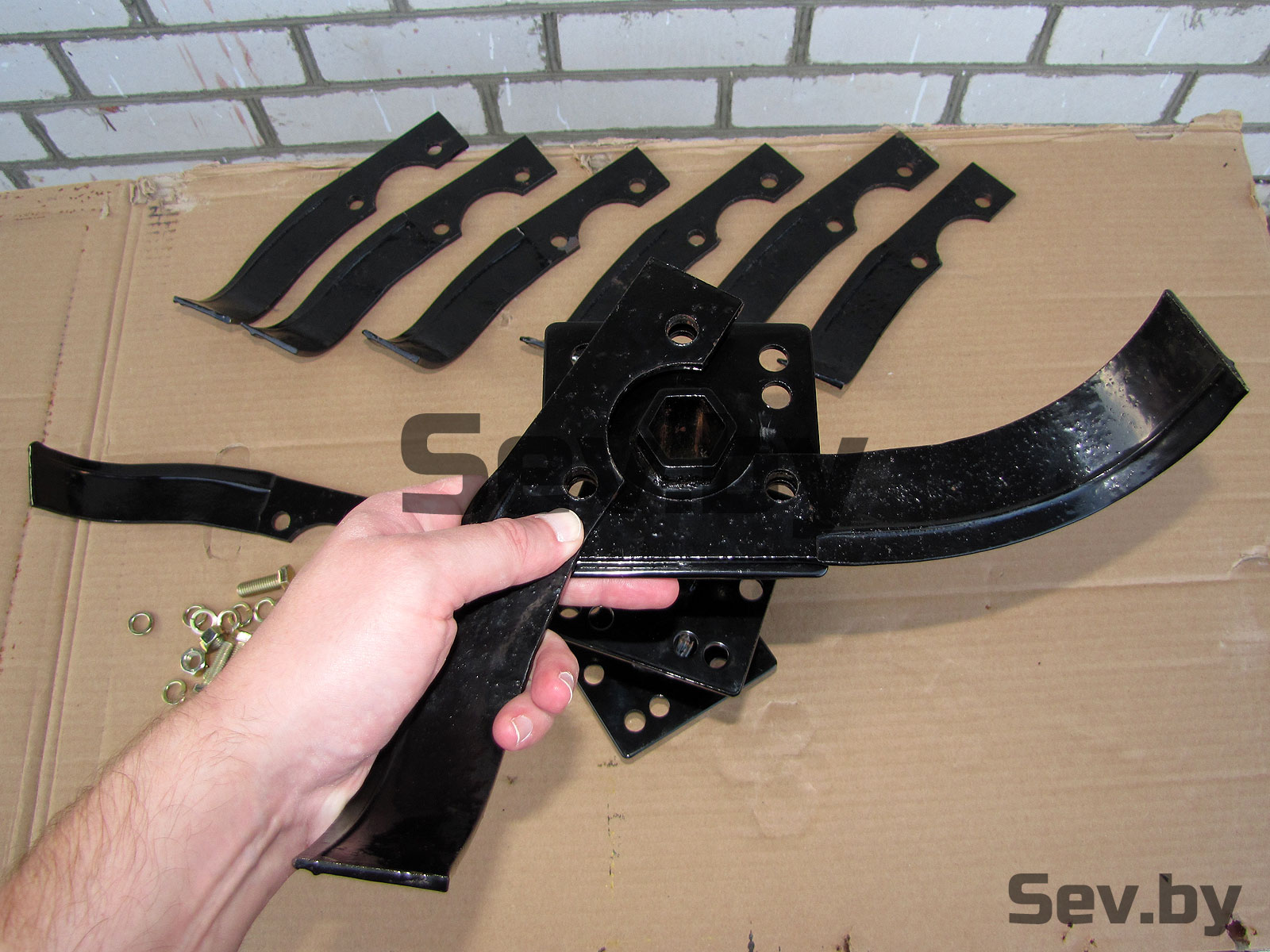

Прикладываем первый нож к фланцу таким образом, чтобы основание ножа закрыло одно из вышеупомянутых отверстий и оказалось параллельно краю фланца (фото 3). Далее, при сборке этой секции, сделать ошибку уже невозможно. Берем второй нож и прикладываем под углом к первому так, чтобы совпали крепежные отверстия (фото 4), одним из которых будет второе из ранее отмеченных красным кружком. Теперь первый и второй ножи можно скрепить с валом. Вставляем болт, шайбу с обратной стороны и наживляем гайку (фото 5).

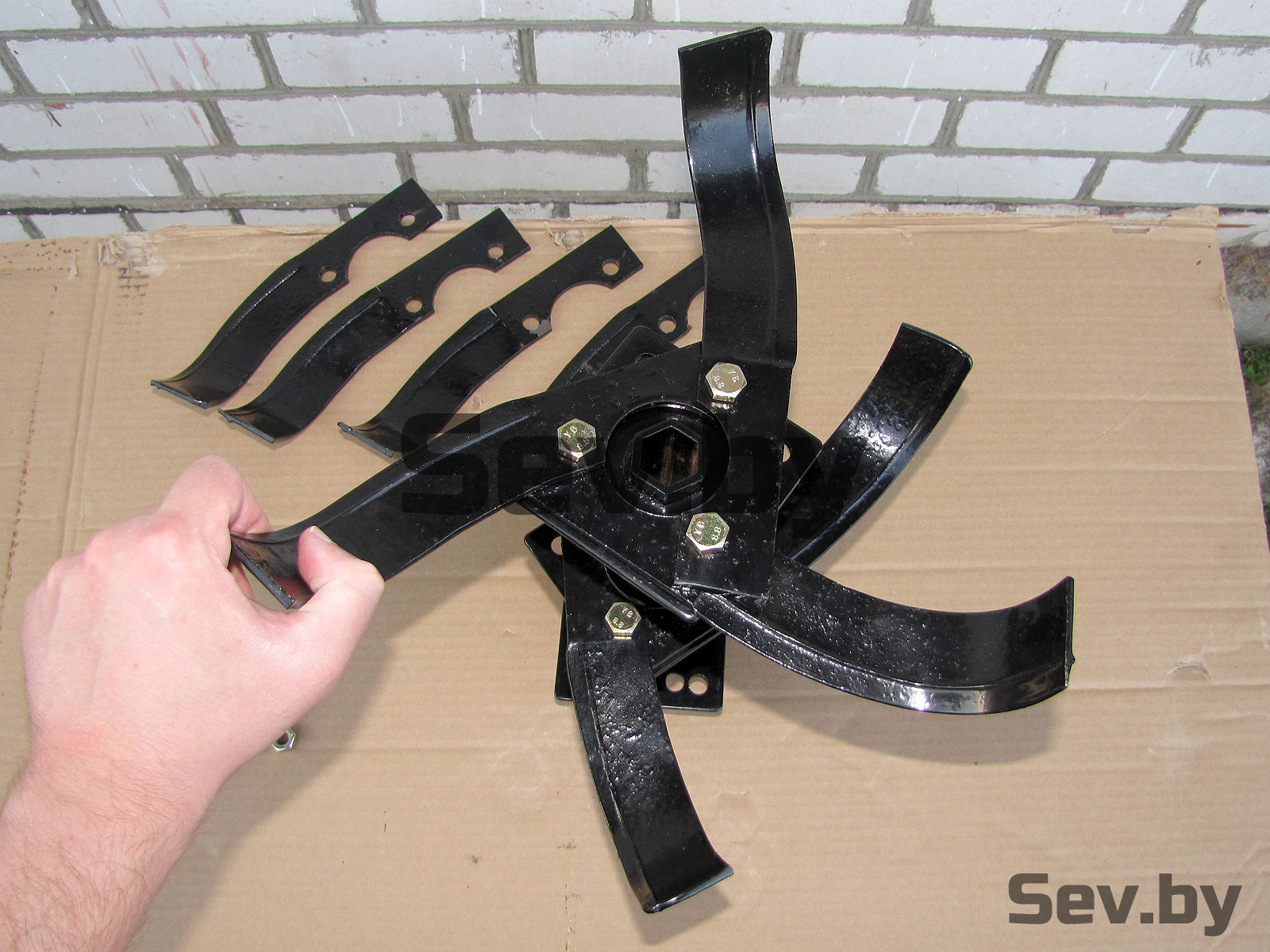

Третий нож прикладываем поверх первого и второго (фото 7) совмещая отверстия. Вставляем в отверстия болты, шайбы с обратной стороны и закручиваем все 3 гайки, включая первую наживленную, от руки (фото 8). Инструментом зажмем в конце сборки.

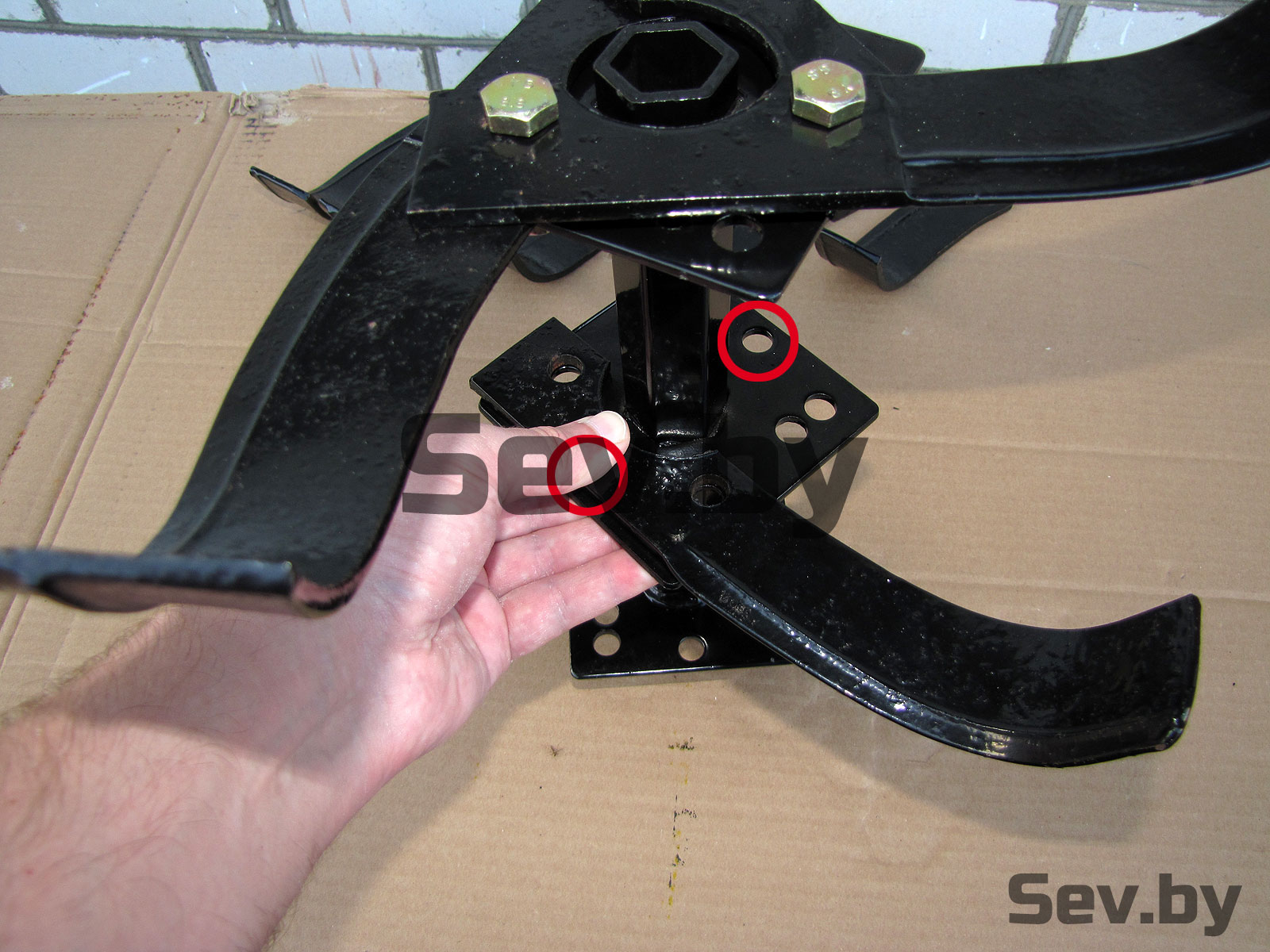

Ножи второй секции (или среднего фланца) не должны быть параллельны ножам первой (фото 4). Поэтому, при позиционировании первого ножа, из двух возможных мест выбираем то, на котором нож будет делить угол, образованный двумя ножами первой секции, пополам (фото 3).
Два остальных ножа второй секции почвенной фрезы устанавливаем по аналогии с ножами первой (фото 5 - 9).

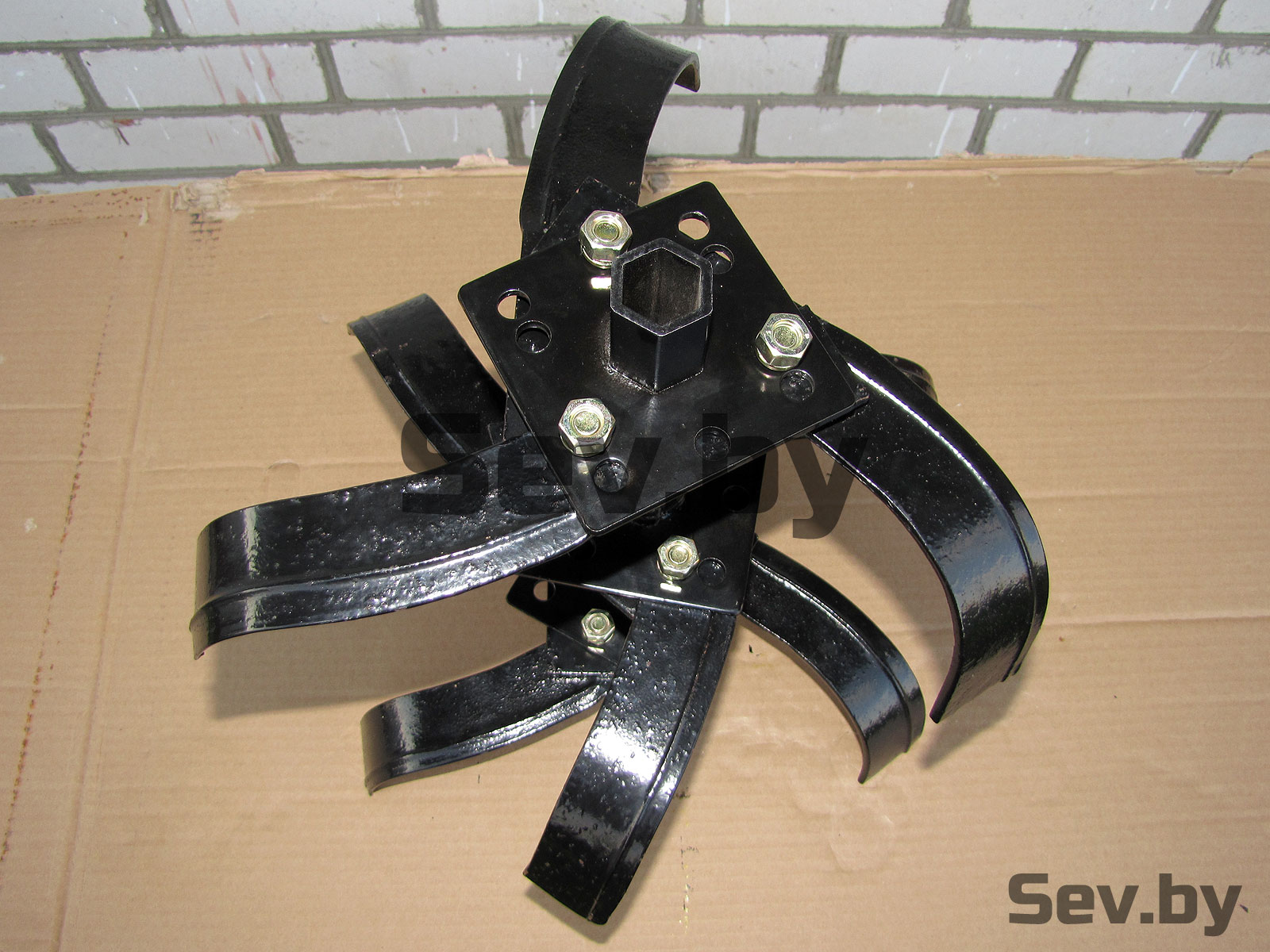

В итоге, каждый нож второй секции будет делить угол, состоящий из соответствующих ножей первого фланца, пополам (фото 10).
Напоминаем, что в данной статье мы собираем фрезы не совсем верно. Далее, заменив по одному ножу в каждой секции, быстро поправим конфигурацию. Поэтому затягивайте крепеж от руки.

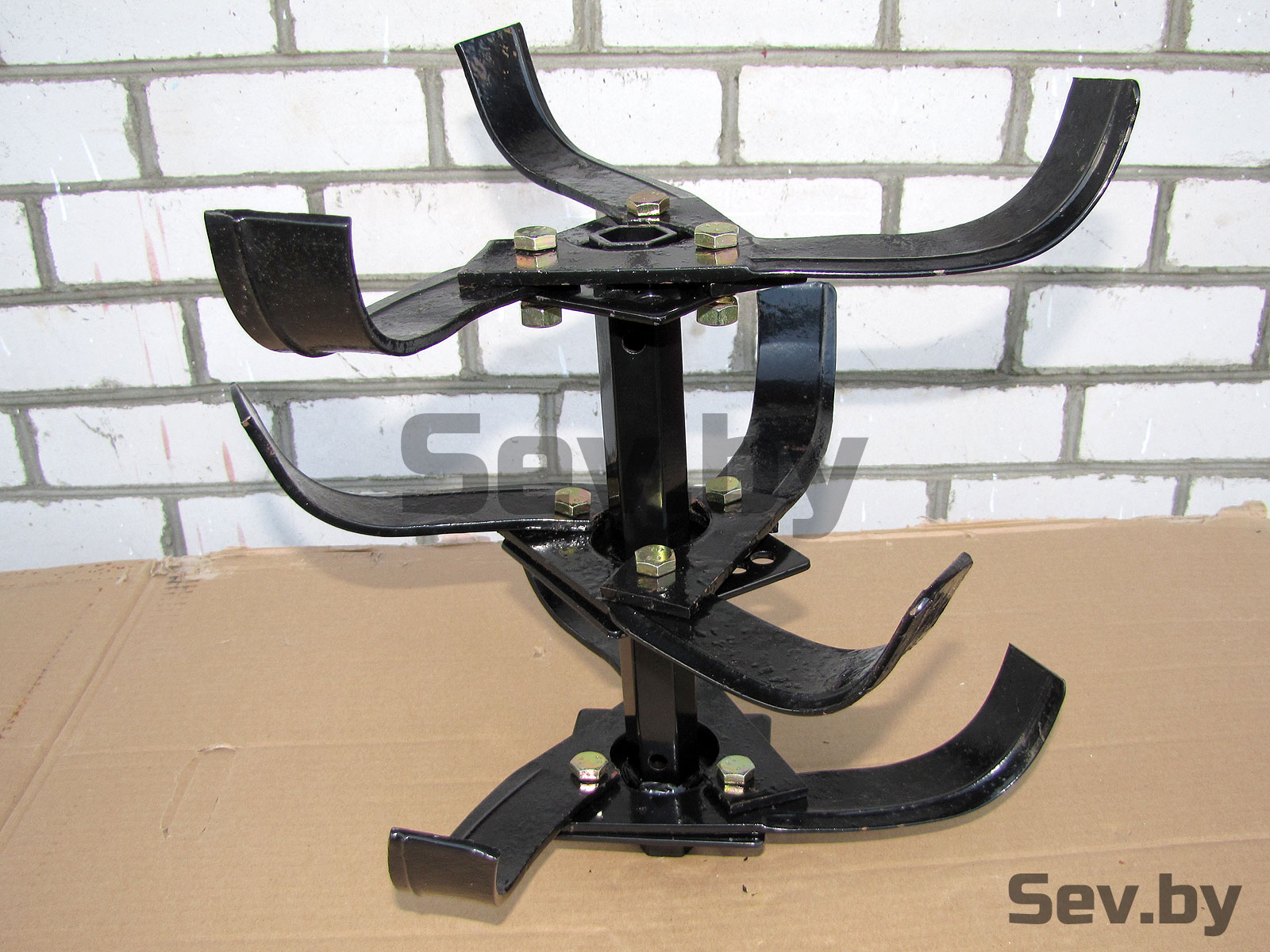

Сборку ножей третьей (или внутренней относительно редуктора) секции, как обычно начнем с поиска правильного расположения первого ножа (фото 2, 3). Помня о "правиле двух отверстий", опять выбираем из двух положений. Нож должен быть параллелен одному из ножей первой (внешней) секции и одновременно делить угол, образованный двумя ножами средней секции, пополам. Т.е. не должен оказаться параллельным одному из ножей второй секции (фото 4, 5).
Устанавливаем два оставшихся ножа (фото 6, 7).
Видео, в котором мы поясняем почему собранная конфигурация почвенных фрез является не совсем правильной и, заменив по одному ножу на фланце, переделываем в верную.
